4.4 Auswertung Störungsliste


Auswerteklasse "CAuswertStoeliste" ( Nummer 1 [etypa_stoeliste])


Filter:

  • Jahr
    • Auswahl eines der Erfassungsjahre für welches Störungen vorhanden sind
    • Alle

  • EVU
    • Auswahl eines der EVU für welches Störungen vorhanden sind
    • Alte Bundesländer
    • Neue Bundesländer
    • Alle

  • Spannungsgruppe
    • Angabe einer Spannungsgruppe ( NS - MS - HS - HöS )
    • Angabe einer Spannungsebene ( 0,4 - 10 - 20 - 30 - 60 - 110 - 220 - 380 kV )
    • Alle

  • nur FNN/VeÖ relevant:
    Wenn aktiviert, werden nur FNN/VeÖ relevante Störungen gelistet.

  • Check-Box "Art der Statistik":
    • Verfügbarkeitsstatistik
      Nur Störungen nach Erfassungsschema A oder B und  Spannungsgruppen Niederspannung oder Mittelspannung werden ausgewertet.
    • Störungsstatistik
      Nur Störungen nach Erfassungsschema B werden ausgewertet.

  • Check-Box "Art der Versorgungsunterbrechungen"
    • nur GVU: nur Störungen mit geplanter Versorgungsunterbrechung
    • nur stochastische VU: nur Störungen mit Versorgungsunterbrechung und ohne geplante Versorgungsunterbrechung
    • nur stochastische Störungen: nur Störungen ohne geplante Versorgungsunterbrechung
    • nur stoch. Störungen ohne VU: nur stochastische Störungen ohne Versorgungsunterbrechung
    • nur stoch. VU ohne Erdschluss: nur stochastische Störungen mit Versorgungsunterbrechung und Fehlerart nicht Erdschluss
    • nur stoch. ohne VU ohne Erdschluss: nur stochastische Störungen ohne Versorgungsunterbrechung und Fehlerart nicht Erdschluss
    • nur in VKW-Version: nur Filter VKW
      Es werden nur Störungen gelistet welche die Kriterien "mit VKW-VU" und "ohne VKW-VU" erfüllen:
      mit VKW-VU: Alle Störungen mit VU = Ja und einer Unterbrechungsdauer größer 3 Minuten und NICHT GVU
      ohne VKW-VU: ohne Störungen "mit Erdschluss und ohne VU" und ohne Störungen "mit VKW-VU"

  • Check-Box "nur Anlass"
    • Liste mit den Anlässen aus Schema A und B
    • Zusätzlich mit Oberbegriffen Schema A/B Betätigen von Schalteinrichtungen und GVU sowie zu allen Oberbegriffe von Schema B

  • Check-Box "Dauer der VU"
    Nur Störungen deren kumulierte Gesamtdauer der Versorgungsunterbrechungen einen der folgenden Schwellwerte unter bzw. überschreiten werden gelistet.
    Achtung: Die Einstellung unter Datei -> Eigenschaften -> Allgemein -> Behandlung der Zeitschwelle für DISQUAL je Störung / je Stufe (intern: CInfoBasis::ist_disqual_grenze_vustufe()) wird hier nicht berücksichtigt (Diese Einstellung kann hier durch die Filterung "nur VU>1s" und "Sum. Unterbr. =  VU>3Min" nachgebildet werden).
    • VU>1s         alle Störungen mit Versorgungsunterbrechung
    • VU<=1Min  Gesamtdauer kleiner gleich 1 Minute
    • VU>1Min    Gesamtdauer größer 1 Minute
    • VU<=3Min  Gesamtdauer kleiner gleich 3 Minuten
    • VU>3Min    Gesamtdauer größer 3 Minuten (Grenze für DISQUAL Berechnung)
    • VU<=5Min  Gesamtdauer kleiner gleich 5 Minuten
    • VU>5Min    Gesamtdauer größer 5 Minuten

  • Disqual nach
    Der Anteil einer Störung auf Qu/Hu bezogen auf Spannungsebene/Spannungsgruppe/Netz wird nach Verfahren FNN, § 52 und Q-Element berechnet.
    • FNN: Berücksichtigt werden Weiterverteiler
    • § 52:Qu, Hu nach BNA, keine Berücksichtigung von Weiterverteilern
    • Q-Element:Qu, Hu nach BNA, ohne Rückwirkungsstörungen, ohne Höhere Gewalt, ohne Zählerwechsel, GVU mit 50%, keine Berücksichtigung von Weiterverteilern
      Anmerkung: Bei Auswahl von Q-Element werden die Einstellungen für Filter "höhere Gewalt" und für Filter "Art der Versorgungsunterbrechungen" nicht berücksichtigt!

  • Auswahl "Sum. Unterbr."
    Hier wird angegeben, wie die Summierung der einzelnen Unterbrechungen einer Störung erfolgt. Nur Unterbrechungen (VU) deren Dauer einen der folgenden Schwellwerte unter bzw. überschreiten werden bei der Kumulierung berücksichtigt. Diese Auswahl ist immer aktiv hat jedoch nur eine Auswirkung im Zusammenhang mit der Aktivierung der Check-Box "Dauer der VU"
    • VU>1s         jede VU
    • VU<=1Min  Dauer kleiner gleich 1 Minute
    • VU>1Min    Dauer größer 1 Minute
    • VU<=3Min  Dauer kleiner gleich 3 Minuten
    • VU>3Min    Dauer größer 3 Minuten
    • VU<=5Min  Dauer kleiner gleich 5 Minuten
    • VU>5Min    Dauer größer 5 Minuten

  • Knopf "mit/ohne Höhere Gewalt"
    Für die Summenbildung der Störung für unterbr. LV und ausgef. MVA  und deren Minutenwerte mit bzw. ohne Höhere Gewalt.

  • Suchen in:
    Auswahl eines Feldes, in der eine Zeichenfolge zu suchen ist sowie Eingabe der Zeichenfolge selbst. Es werden dann diejenigen Störungen gelistet, auf die das ausgewählte Suchkriterium zutrifft. Dieses Suchkriterium kann auch ein Wildcard-Filter beinhalten.

    Spezialfälle für Felder mit  Flags:
    Wird in Datenfeldern gesucht, welche ein Ja/Nein Flag darstellen (z.B. Flag FNN-relevant) so gilt folgende Sonderregelung: Wird als Suchstring eine Zeichenfolge eingegeben die mit '1' oder 'j' beginnt, so werden alle Störungen gefunden, bei welchen das entsprechende Flag der Wert "ja" besitzt. Bei anderen Eingaben werden alle Störungen gefunden, bei welchen das entsprechende Flag NICHT den  Wert "ja" besitzt.

    Spezialfälle für Felder mit Kennungen und zugehörenden Texten (Namen) :
        Störungseintritt (Kelag): UW/Trafostation
        Störungseintritt (Kelag/Tiwag): "Abzweig/Leitung" bzw. "Leitung/Umspannung"
        Fehlerorte: "FO BM-Kennung" bzw. "FO SK-Kennung"
        Fehlerorte: "FO STK-Feld Nr."
        Versorgungsstufen: "VU Station"

    Hier kann alternativ zusätzlich in beiden Feldern gesucht werden. Das Suchkriterium sieht dann folgendermaßen aus:

    [+:]<wildcardfilter>

    Die führende Eingabe ist optional, fehlt sie, wird nur nach einer entsprechenden Kennung bzw. Namen gesucht.
    +: Es wird sowohl in der  Kennung als auch im Text (Name) gesucht.

    wildcardfilter: Eingabe der vollständigen Kennung, oder Verwendung der folgenden Platzhalte, die Suche erfolgt nicht case-sensitive, d.h. Groß-/Kleinschreibung spielt keine Rolle:



    Zeichen Bedeutung
    c jedes Zeichen außer den unten genannten
    ? Platzhalter für ein beliebiges Zeichen
    * Platzhalter für eine beliebige Anzahl (auch 0) beliebiger Zeichen


    Beispiele:

    Eingabe vorhanden Stationen gefunden Stationen
    x:anton Stationstexte: Anton, anton_1, berta Anton
    an?on Stationskennungen:Anton, anton_1, berta Anton
    an*on* Stationskennungen:Anton, anton_1, berta Anton, anton_1


    Anmerkung das Datenfeld "Stationstext" (Stationsname) ist in der InterAss Standard Version nicht vorhanden. Das Feld Stationskennung wird dort mit "Station" bezeichnet.



  • Filter Störungsbeginn
    Es werden nur die Störungen berücksichtigt, deren Beginn im Intervall "von" - "bis" liegt.
    Die Eingabe für das Feld "bis" kann entfallen (Endzeitpunkt unbegrenzt).
    Format des Zeitstring: (T)T.(M)M.(JJJJ) hh:mm(:ss)] oder [mm] (innerhalb der letzten mm Minuten).

    Achtung: Die Angaben des Zeitintervalls müssen zum Filter "Jahr" passen !


Auswertespalte "Folgest. gefunden":
Rückwirkungsstörung wird gefundengefunden, wenn

  • Fehlerort 940 (Rückwirkung aus eigenen Netzen)
  • UND gleiches Jahr
  • UND gleiches EVU (nur in FGH-Version, xku_9_fgh)
  • UND die Nennspannung der auslösenden Störung stimmt mit der Angabe HR der Rückwirkungsstörung überein
  • UND TA ist im Zeitfenster für Rückwirkung:
    Zeitdifferenz = beginn_verursacher - beginn_rueckwirkung (in Sekunden)
    if ( ( Zeitdifferenz < 3600 ) || ( Zeitdifferenz > -300 ) )

Auswertespalte "Verursacher gefunden":
Der Verursacher einer Rückwirkungsstörung aus eigenen Netzen wird gefunden, wenn

  • Die Nennspannung der auslösenden Störung stimmt mit der Angabe HR der Rückwirkungsstörung überein
  • UND gleiches Jahr
  • UND gleiches EVU (nur in FGH-Version, xku_9_fgh)
  • UND TA ist im Zeitfenster für Rückwirkung:
    Zeitdifferenz = beginn_verursacher - beginn_rueckwirkung (in Sekunden)
    if ( ( Zeitdifferenz < 3600 ) || ( Zeitdifferenz > -300 ) )


Netzentgeltverlust bei Versorgungsausfällen > 3 Minuten

Netzentgeltverlust [€]: Gibt Auswirkung einer Störung auf das Betriebsergebnis eines Netzbetreibers an. Formeln siehe BNetzA. Parameter Kosten / (min. x Stück) über Eigenschaften Reiter Allgemein (Monetarisierungsfaktor).

Störungen mit dem Merkmal "Höherer Gewalt", Rückwirkungsstörungen und geplante Versorgungsunterbrechungen mit dem Merkmal Zählerwechsel (G4) werden nicht berücksichtigt.

Formeln:

  • Bei ungeplanten Versorgungsunterbrechungen im Mittelspannungsnetz

    Verringerung Netznutzungsentgelte [€] = unterbrochene Bemessungsscheinleistung [MVA]   /   installierte Bemessungsscheinleistung im Gesamtnetz [MVA]   X   Anzahl Letztverbraucher im Gesamtnetz MS + NS [Stck.]   X   Dauer der Versorgungsunterbrechung [min.]   X   0,18 [€ / (min. x Stck.)]

  • Bei geplanten Versorgungsunterbrechungen im Mittelspannungsnetz

    Verringerung Netznutzungsentgelte [€] = unterbrochene Bemessungsscheinleistung [MVA]   /   installierte Bemessungsscheinleistung im Gesamtnetz [MVA]   X   Anzahl Letztverbraucher im Gesamtnetz MS + NS [Stck.]   X   Dauer der Versorgungsunterbrechung [min.]   X   0,18 [€ / (min. x Stck.)]  X  0,5



  • Bei ungeplanten Versorgungsausfällen im Niederspannungsnetz

    • Verringerung Netznutzungsentgelte [€]  = Anzahl der betroffenen Letztverbraucher [Stck.]   X   Dauer der Versorgungsunterbrechung [min.]   X   0,18 [ € / (min. x Stck)]

  • Bei geplanten Versorgungsausfällen im Niederspannungsnetz (ohne Zählerwechsel)

    • Verringerung Netznutzungsentgelte [€]  = Anzahl der betroffenen Letztverbraucher [Stck.]   X   Dauer der Versorgungsunterbrechung [min.]   X   0,18 [ € / (min. x Stck)]  X  0,5



ACHTUNG Überprüfung Rückwirkungsstörung:

  • diese Optionen verlangsamen die Auswertung stark, da Störungszahl im Quadrat!
  • Die zu untersuchenden MS-Störungen müssen im Arbeitsspeicher eingelesen sein (Netz-/Störungsfilter, Rechte)
  • Da eine Störung mehrere Folgestörungen haben kann, ist ein Treffer nicht notwendigerweise richtig




Maske einer Störung anzeigen:

Wird eine Tabellenzeile markiert (Anklicken mit der Maus) kann über den Button "Maske" (oder Doppelklick in der Störungsliste) die Störungsmaske dieser Störung aufgeschaltet werden.



Markierte Störungen löschen:

Werden Tabellenzeilen bzw. Datenfelder einer Spalte markiert (Anklicken mit der Maus und Ziehen) kann über die rechten Maustaste ein Popup-Menü aufgeschaltet werden. Durch Linksklick auf "Lösche markierte Störung(en)" werden alle markierten Störungen gelöscht. Der Vorgang und etwaige Fehlermeldungen werden im Interass-Protokollfenster aufgezeichnet.



Setzen 'Höhere Gewalt' bei Störung(en):

Werden Tabellenzeilen bzw. Datenfelder einer Spalte markiert (Anklicken mit der Maus und Ziehen) kann über die rechten Maustaste ein Popup-Menü aufgeschaltet werden. Durch Linksklick auf "Setzen Höhere Gewalt bei Störung(en)" erscheint ein Fenster zum Angeben des Textes zur 'Höheren Gewalt'.  Nach Beendigen des Fensters wird abgefragt, ob die Änderungen durchgeführt werden sollen oder nicht. Es werden nur diejenigen Störungen modifiziert, für die dieses Änderung erlaubt ist (spez. Störungsanlass).



Modi der Störungsliste:

Die Auswertung "Störungsliste" kann auf drei verschiedene Arten aufgerufen werden, bei jeder dieser Betriebsarten wird das Gedächtnis für die Auswertung getrennt gespeichert :

1. Als normale Auswertung

2. Über den "Maske"-Button in der Auswertung "Stationsliste": hier wird der Stationsfilter vorbelegt.

3. Als konfigurierbare Störungsliste (alternative "Störungsauswahlliste") über das Hauptmenü "Datei" bzw. über den Toolbar: hier wird der Konfigurationsteil ausgeblendet, der Fenstername ist nur "Störungsliste".
Im Gegensatz zur Störungsliste (Störungsauswahl-Liste) wird diese Auswertung nicht automatisch aktualisiert, wenn Störungen bearbeitet werden.


bilder/stoelist_1.JPG

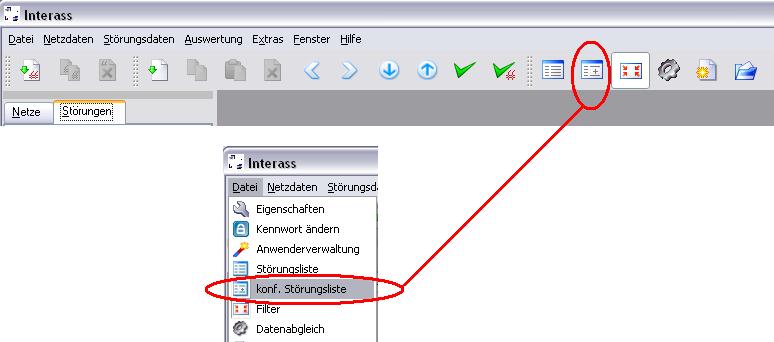

Bild Aufruf der konfigurierbaren Störungsliste






Pie 07.02.14
